Armoscope
C'est ici que vous trouverez tout ce qui concerne le projet de microscope libre "Armorscope" co-porté par Armor Sciences et le Fablab
Documentation

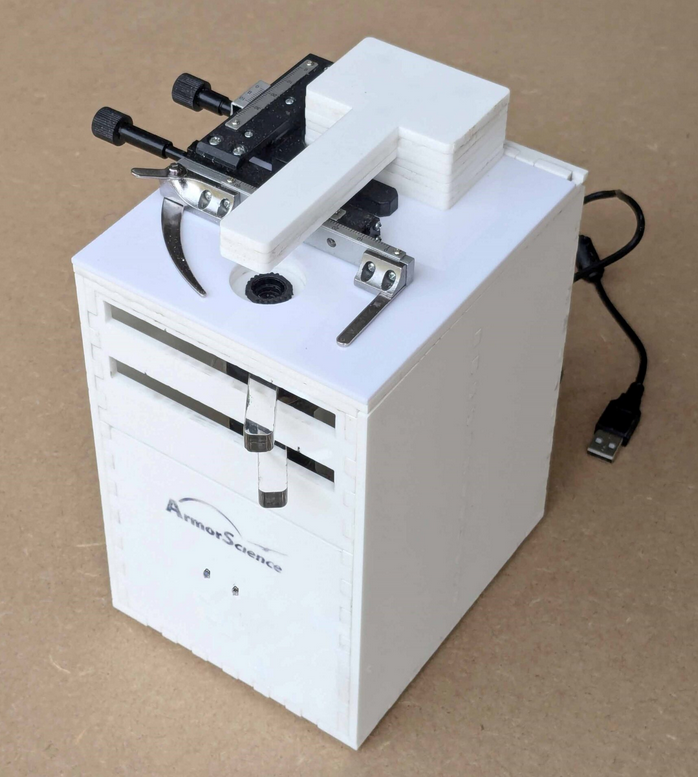

L’Armorscope est un microscope à faible coût créé par ArmorScience dans le but présenter du plancton par transparence, sur un écran d’ordinateur ou de télévision.
Il est composé de 4 éléments :
. un objectif Zoom pour assurer le grossissement et la mise au point
. une caméra pour afficher l’image sur un écran d’ordinateur de tablette ou de télévision
. une platine XY pour manipuler précisément l’objet à regarder (au centième de mm)
. un châssis en plexiglass permettant de maintenir ces éléments et d’y ranger les câbles nécessaires. Ce châssis est réalisé par découpe Laser (découpeuse Laser disponible dans un FabLab).
La notice de montage :
Notice de construction de l'Armorscope.pdf

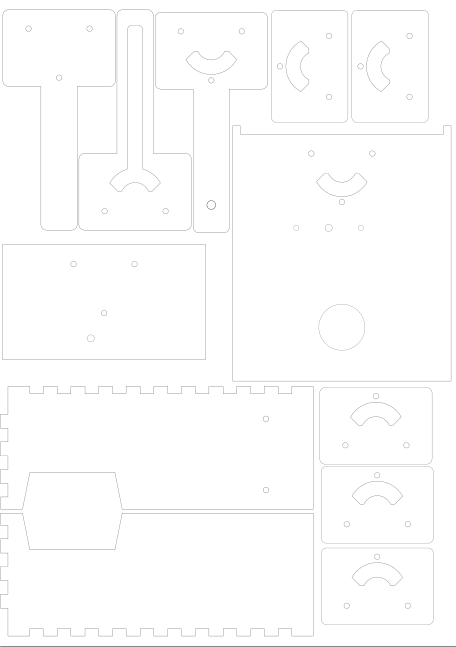

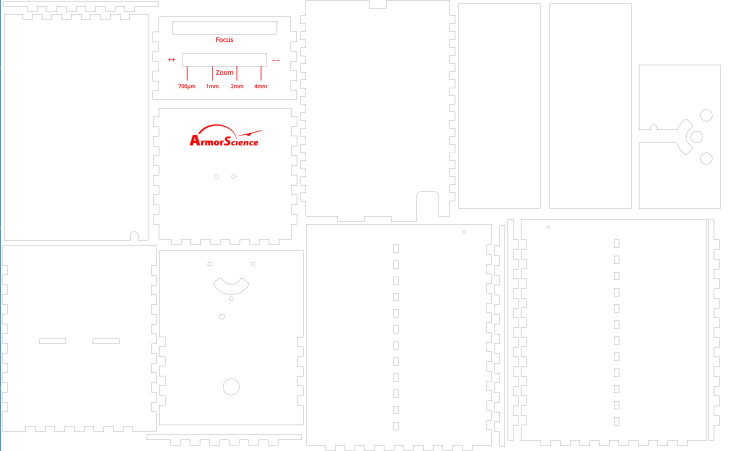

Les fichiers de constructions :

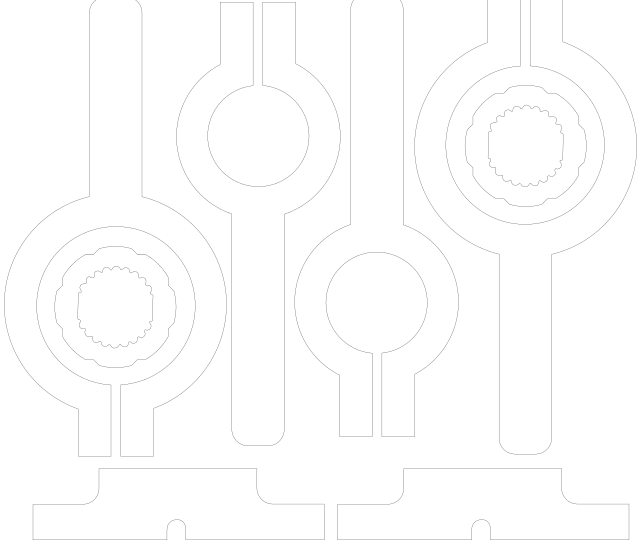

Anneaux serrage Zoom 8mm.svg
microscope planche 2mm.svg
microscope planche B 4mm.svg
microscope planche A 4mm.svg
