Tester des accus 18650

premierPremier test de capacité

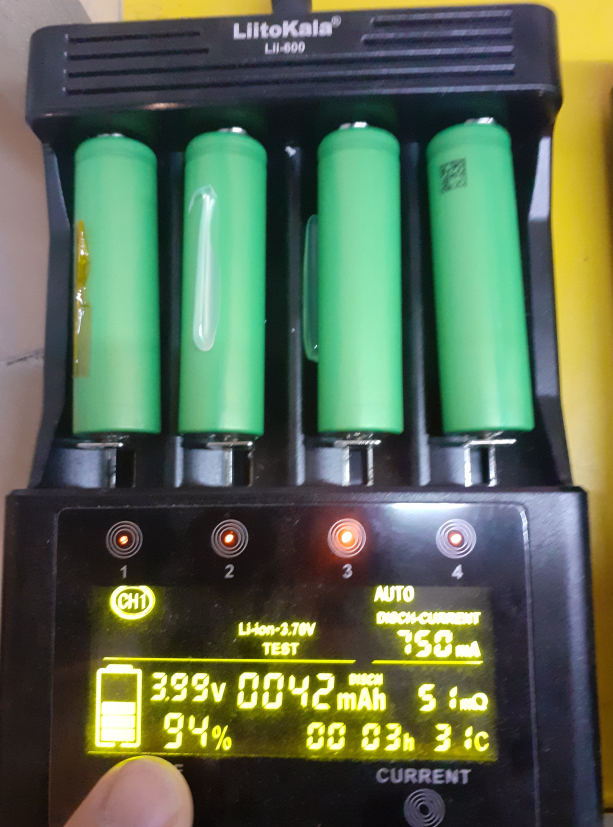

A l'aide d'un chargeur type LitioKalaLiitoKala (comme celui du fablab), vous avez la possibilité de faire un "test" de la cellule.
L’appareil va charger l'accu pour avoir une valeur de référence, puis va se décharger entièrement tout en mesurant sa capacité (exprimée en mah). Pour finir, l'appareil va de nouveau charger l'accu pour ul'étape suivante.

Ons'assurequeÉtape enveloppePhase Action du chargeur Objectif technique 1 Charge initiale Charge de l'accu soità en100% bon(jusqu'à 4,2V). Établir un état (pasde charge maximal de risqueréférence. de courtcircuit2 surDécharge lacontrôlée partie +Décharge de l'accu

jusqu'au seuil Onde placecoupure (env. 3,0V). Calcul de la capacité : Le processeur calcule l'énergie extraite. La valeur finale en mAh est figée à la fin de cette étape. 3 Recharge finale Recharge complète à 100%. Restituer l'accu dansprêt à l'appareilemploi Aet l'aideéviter de sonle doigtlaisser préféré,déchargé on(nocif faitpour déroulerle "mode"Lithium-Ion). jusqu’à sélectionner la fonction

"Test"



On peut régler l'intensité du courant à circuler On laisse l’appareil travailler !

Il est impératif de surveiller le test des cellules : un accu en défaut pourrait très bien chauffer et déclencher un incendie !

Protocole de test recommandé

Pour obtenir des mesures reproductibles et préserver la chimie des cellules, il est recommandé d'appliquer les paramètres suivants :

Courant de charge/décharge : Sélectionner un courant de décharge moyen, idéalement 500 mA.

Pourquoi ? Une décharge trop rapide (1000 mA) fait chuter prématurément la tension par effet Joule. Une décharge trop lente (300 mA) prolonge inutilement le cycle.

Durée du processus : Compter entre 6 et 12 heures selon la capacité initiale de l'accu. Le chargeur affiche la mention "End" lorsque tout le cycle est finalisé.





Retrouvez le manuel d'utilisation de notre LiitoKala 600 ===>  ici



Interprétation des résultats (Abaque de tri)

Une fois la valeur finale en mAh obtenue, elle doit être comparée à la capacité nominale d'usine du modèle constructeur (ex: 2500 mAh pour une cellule d'origine). On trouve cette info dans la DataSheet (la doc technique)

Capacité réelle mesurée (% de la valeur d'origine) Diagnostic technique Destination / Application recommandée Supérieur ou égal à 80% Cellule en excellent état Projets exigeants, outils électroportatifs, création de packs batteries cyclés. Entre 60% et 80% Cellule fatiguée (Résistance interne en hausse) Applications à faible décharge (lampes LED, petites alimentations de capteurs IoT, domotique faible consommation). Inférieur à 60% Cellule dégradée / En fin de vie

Mise au rebut immédiate (filière de recyclage des piles et accus).



Vous pouvez trouver de nombreuses DataSheet sur SecondLifeStorage



---



Test de la résistance interne : Utilisation du RC3563

De quoi on parle ?

La résistance interne (IR), exprimée en milliommes ($m\Omega$), détermine la capacité d'un accu à fournir un courant élevé sans s'effondrer ni surchauffer. Plus la résistance interne est basse, plus l'accu est en bonne santé et capable de délivrer de la puissance.

Le RC3563 est un testeur de précision utilisant la méthode AC 1 kHz. Contrairement aux chargeurs classiques (LiitoKala Lii-500) qui estiment l'IR de manière très aléatoire en courant continu (DC), le RC3563 applique un courant alternatif à haute fréquence pour s'affranchir de la résistance des contacts et mesurer la vraie résistance chimique de la cellule.



Comment on mesure ?

Pour obtenir des mesures fiables et reproductibles au Fablab, respectez scrupuleusement la procédure suivante :

Tension de l'accu : Mesurez toujours les accus à un état de charge similaire, idéalement à pleine charge (4,2 V) ou à la tension de stockage stable (3,6 V - 3,7 V). La résistance interne peut varier légèrement selon le niveau de charge.

Utilisation du connecteur :  Appliquez les pointes de touche fermement sur les pôles positif et négatif de l'accu.

Assurez-vous que les pôles de la cellule soient propres (pas de reste de bande de nickel de soudure par point ou de rouille, qui faussent la mesure).

Lecture à l'écran : Le RC3563 affiche simultanément la tension précise (V) et la résistance interne ($m\Omega$).



Interprétation des résultats

Note : La valeur d'origine dépend de la chimie de l'accu. Une cellule de puissance (venant d'une visseuse sans fils par exemple) a une IR d'origine beaucoup plus basse qu'une cellule de stockage (comme celle d'un ordinateur portable).

Tableau d'abaque de tri (Valeurs indicatives moyennes)

Ce tableau est donné à titre indicatif, il convient de comparer aux valeurs attendues dans la datasheet de la cellule !
